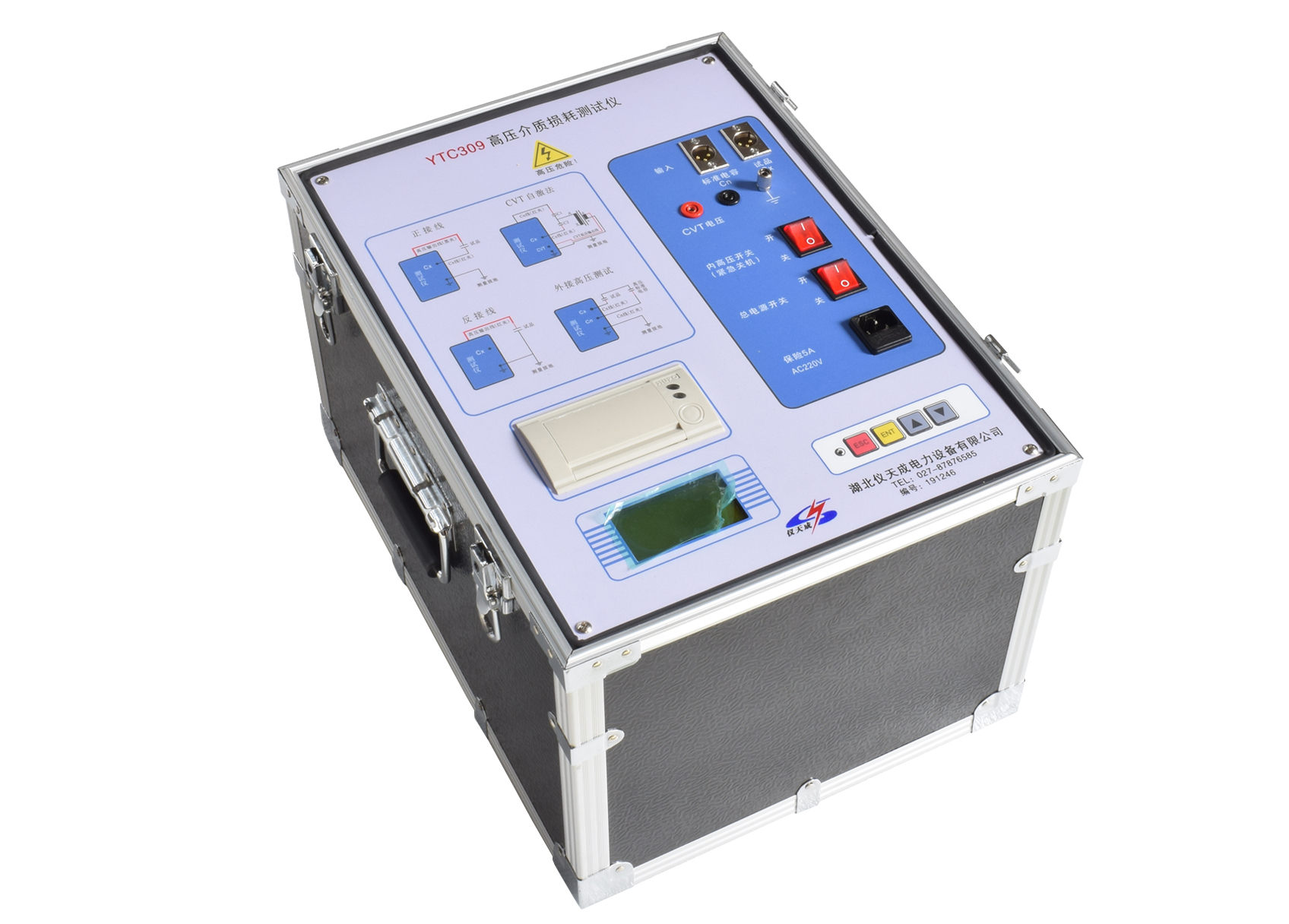

介質損耗測試儀的正、反接法介紹

返回打印來源：儀天成電力時間：2024/06/27 閱讀：次

在我們電力系統中，對于變壓器、互感器、套管、電容器、避雷器等設備的介質損耗測試工作是很重要的，如今通常會借助介質損耗測試儀來完成這方面的檢測工作，關于介質損耗測試儀的正、反接法試驗接線是怎樣的呢？今天主要給大家介紹一下。

我們在實際做測試試驗時，需要根據被試設備接地情況正確選擇正、反接法，正反接法介紹如下：

1、正接法：

當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。將紅色專用高壓電纜從儀器后側的 HVx 端上引出，高壓屏蔽線（黑夾子）接被試設備高壓端，高壓芯線（紅夾子）懸空；將黑色專用低壓電纜從儀器面板上的 Cx 端引出，低壓芯線（紅夾子）接被試設備低壓端 L，低壓屏蔽線（黑夾子）接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx 及 Cx 的芯線與屏蔽線之間嚴禁短接，否則無法取樣，無法測量。

2、反接法：

當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。將紅色專用高壓電纜從儀器后側的 HVx 端上引出，高壓芯線（紅夾子）接被試設備高壓端，高壓屏蔽線（黑夾子）懸空；低壓端接地，此時的低壓 CX 輸入線不接，注意 HVx 的芯線與屏蔽線嚴禁短接，否則無取樣，無法測量。

異頻介損測試儀可以針對很多電力設備進行絕緣介質性能的檢測工作，熟悉其相關的操作接線方式能幫我們更好地完成先關設備的檢測工作。

湖北儀天成電力設備有限公司
2024年6月27日
